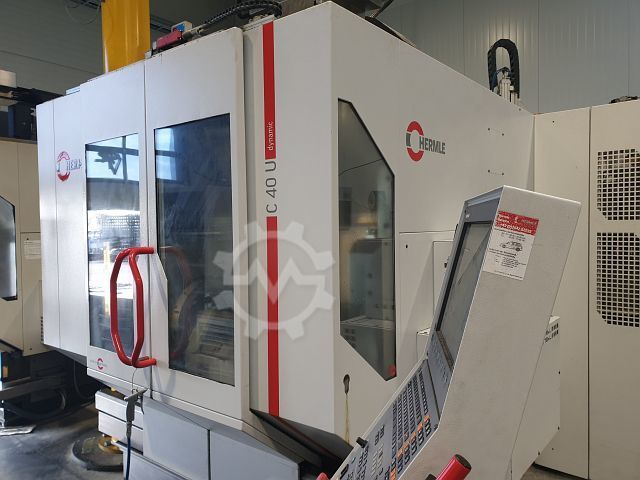

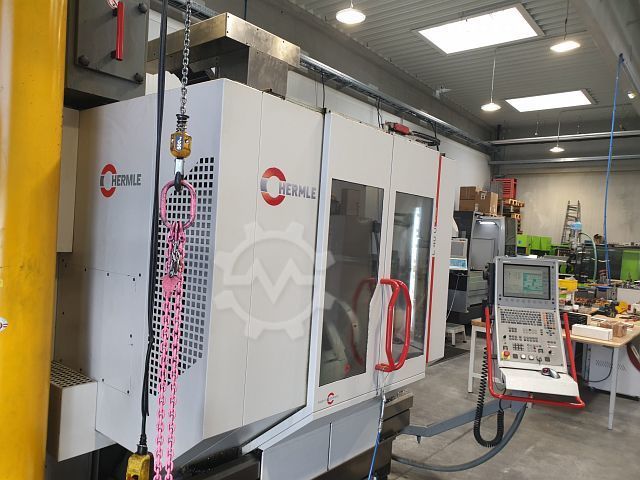

HERMLE C 40 U Machining Center Universal

x travel 850 mm
Rd8klb3t
y travel 700 mm
z travel 500 mm
—–
WORKING RANGE -CUBIC-
– number of processing axes (excl parallel axes) 5
– .. among of them simultaneous CNC axes 5
– X-axis travel 850 mm
– Y-axis travel 700 mm
– Z-axis travel 500 mm
TABLE
– table surface (left-right) 800 mm
– table surface (front-back) 800 mm
MILLING SPINDLE / HEAD
– spindle revolutions (max) 18000 /min
– tool fixture: HSK A63
TOOL MAGAZINE
– number of positions 38
DIMENSIONS / WEIGHTS
– space requirements -left/right- 2700 mm
– space requirements -front/back- 2210 mm
– total height 2930 mm
– total weight approx. 10500 kg

40-0100-10-01 Event Messenger Software
40-0100-10-05 KinematicOpt – Software (ohne Messkugel)
40-0200-02 Spindel 18.000 1/min
40-0200-04 HSK-A 63
40-0300-01 38 Werkzeugplätze

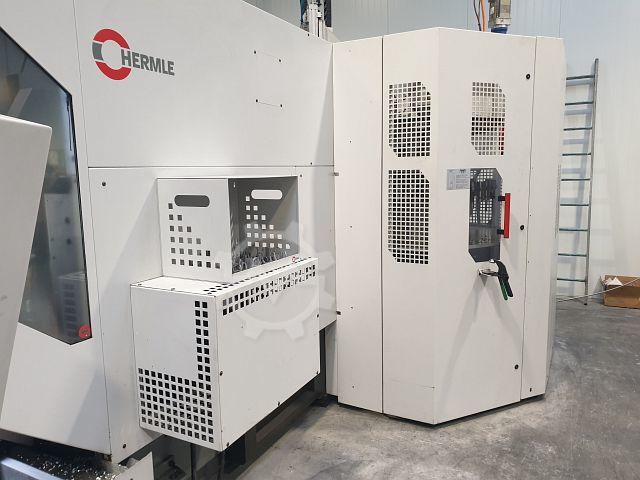

40-0300-02 Zusatzmagazin 87 Plätze
40-0400-02 Linearachsen Dynamikversion

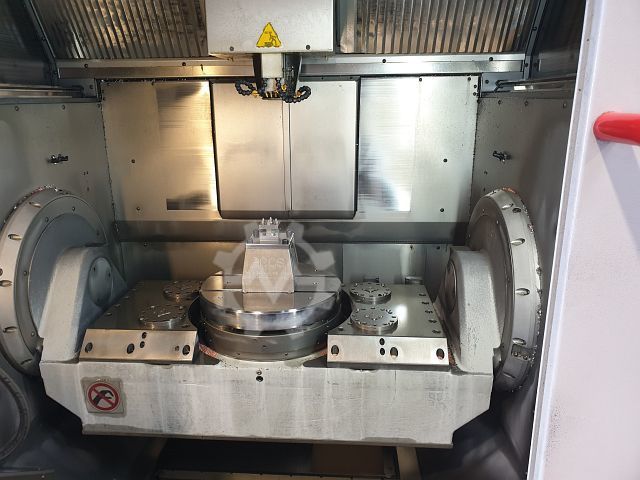

40-0530-14 NC-Schwenkrundtisch ø420
Torqueantrieb
40-0530-18 A- Achsposition außermittig Y = 275
40-0530-18-02 6-fach Drehdurchf. SRT ø 420
40-0600-04 Innere Kühlmittelzufuhr 80 bar

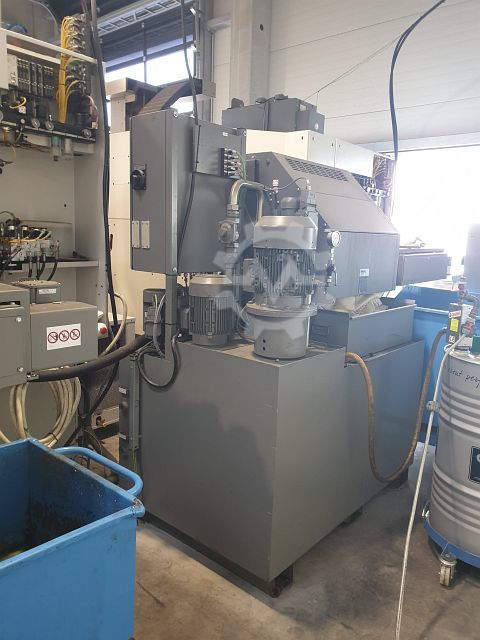

Papierbandfilter, Standard-Späneförderer, Standard-
Kühlmitteleinrichtung, Sperrluft für Maßstäbe,
Bettspülung
40-0620-02 Kratzbandförderer
40-0630-03 Abblaseinrichtung
40-0700-01 Manuelle Kabinentür
40-0710-01 Manuelles Kabinendach
40-0720-02 Verbundglas-Sicherheitsscheibe
40-0800-01 Elek. Wärmekompensation iTNC
40-0800-03 Elektr. Handbedienmodul iTNC
40-0800-10-02 BLUM Wz-bruch/ -vermessung A2
40-0800-12 Späneschwemmpistole
40-0800-15 Ölnebelabsaugung
Messtaster M+H25
Sondertischplatte 5x Erowa MTS+
Sondernebenspannplatten je 2x MTS+
Blumlaser A3 – Vermessung + Bruchüberwachung
Pneumatikerweiterung für Automatisierungsumbau
Blasluft durch Spindelmitte

Einschaltstunden 75.000
Spindelstunden gesamt 24.000

Spindelkühlgerät NEU 08/2019
Kugelgewindetrieb Z-Achse NEU 12/2017 (dzt. ca. 4000Std.)
Spindelkopf + Drehdurchführung NEU 12/2017 (dzt. ca. 4000Std.)
Spindelmotor NEU 12/2018 (dzt. ca. 1700Std.)
